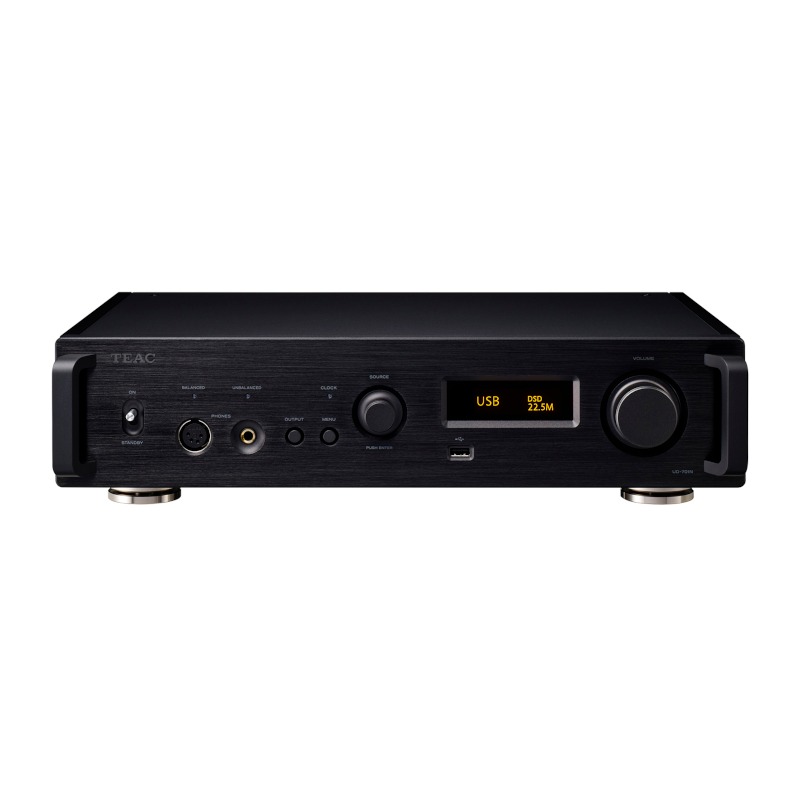

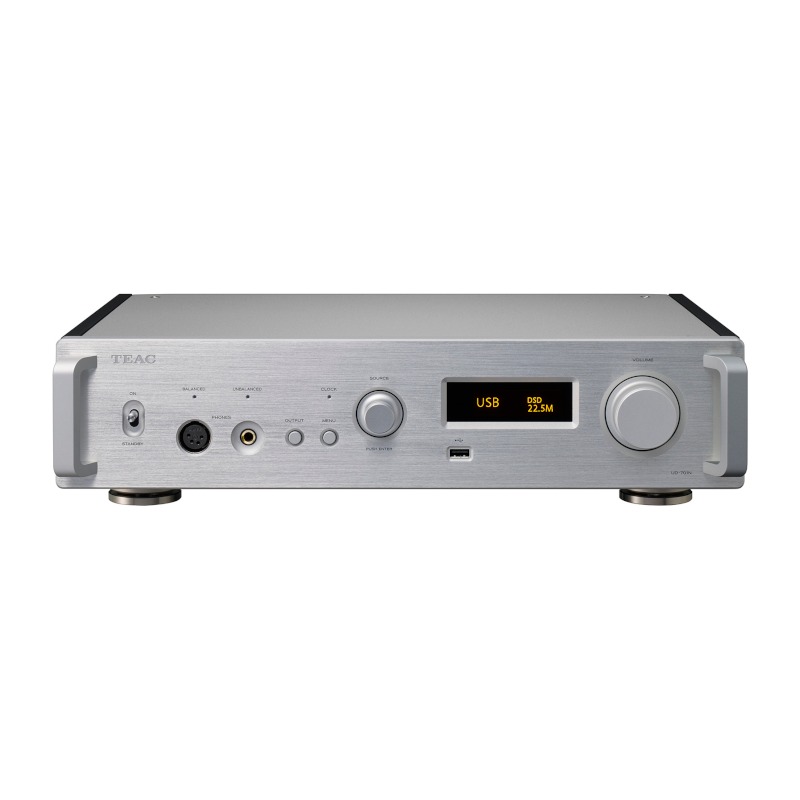

UD-701N 以 USB DAC 功能為設計核心，結合網絡播放器，前級放大器，耳機放大器和其他各種功能，成就了一台高水平的多功能一體機。
作為 TEAC 旗艦產品，UD-701N 加入了全新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，令音質表現達到了一個全新的水平。 作為 USB DAC 和網絡播放器，UD-701N支援 22.5MHz DSD 和 384kHz / 32-bit PCM，使用全新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，完整地將所有數位信號轉換為高質量的類比信號。
UD-701N 不單可以用於各種數位播放，也可以透過 PC 或 Mac 作為音樂中心，或者利用 NAS 作串流播放伺服器，配備類比和數位輸入前級放大器，令 UD-701N 可以成為一套音響系统的中心使用，UD-701N 是一款以全方位和多功能設計而成的高級音響系統中心，靈活的接口和高規格支援，完全迎合新時代的音樂聆聽習慣，除了可以配搭揚聲器與功率放大器構成完整的音響組合之外，UD-701N 也內置了 4針 XLR 平衡耳機輸出作為耳機放大器使用。
特色
• 全新開發TEAC ΔΣ（Delta Sigma）解碼
• 雙單聲道，全平衡電路結構，實現出色的聲道分離度
• 通過 USB DAC 和網絡播放器支援播放 22.5MHz DSD 和 384kHz/32-bit PCM
• 前級功能具有四組數字輸入和兩組RCA / XLR模擬輸入
• 4針XLR耳機放大器，可在平衡接地和有源接地之間切換
• MQA完整解碼器功能，MQA功能支援CD播放器的數字輸入
• RDOT-NEO 升級技術可選擇 2x / 4x / 8x 三款倍數的採樣頻率
• 藍牙接收器支持 LDAC，aptX™HD 以及其他高分辨率編碼
• 符合 OpenHome 標準並支持 Roon Ready
• 支持 Spotify Connect，Tidal，Qobuz 和 TuneIn（互聯網廣播）
• 獨創的 TEAC-HCLD2 增強電流輸出緩衝電路
• 高分辨率模擬前級放大電路使用 TEAC-QVCS 技術
產品規格
DAC解碼部份
解碼 TEAC ΔΣ（Delta Sigma）× 2
升頻 2xFs / 4xFs / 8xFs (最大為 384kHz)
類比音頻輸出
平衡
端子 XLR × 1 組
輸出阻抗 50kΩ
最大輸出電平 5Vrms
非平衡
端子 RCA 端子 (鍍金) × 1 組
輸出阻抗 25kΩ
最大輸出電平 2.5Vrms
數位音頻輸入
USB
端子 USB B-type × 1, (USB2.0 兼容)
支援格式及規格
PCM 16 / 24 / 32bit
44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384kHz
DSD 2.8M / 5.6M / 11.2M / 22.5MHz
同軸
端子 RCA 端子 (鍍金) × 2 組
輸入電平 0.5Vp-p
輸入阻抗 75Ω
支援格式及規格
PCM 16 / 24bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
DSD 2.8MHz (176.4kHz/24bit DoP format)
光纖
端子 方型 (TOS) × 2 組
輸入電平 –24.0 to –14.5dBm peak
支援格式及規格
PCM 16 / 24bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
DSD 2.8MHz (176.4kHz/24bit DoP format)
網絡接口
端子 RJ-45 × 1 (1000Base-T)
支援格式及規格
PCM 16 / 24 / 32bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (立體聲)
DSD 2.8M / 5.6M / 11.2M / 22.5MHz (立體聲)
支援格式及規格
PCM 無損 FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD 無損 DSF, DSDIFF (DFF), DoP
有損壓縮音頻 MP3, AAC (m4a 包括在內)
USB 快閃存儲裝置
端子 USB A-type × 2 (前面板 × 1, 背面板 × 1, USB2.0 兼容)
支援硬盤格式 FAT32, exFAT 和 NTFS 單分區
支援檔案格式
PCM 16 / 24 / 32bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo)
DSD 2.8M / 5.6M / 11.2M / 22.5MHz (立體聲)
支援檔案格式
PCM 無損 FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD 無損 DSF, DSDIFF (DFF), DoP
有損壓縮音頻 MP3, AAC (m4a 包括在內)
Bluetooth® 藍牙
藍牙版本 4.0
輸出級別 Class2 (rrange: 10m)
支援的通訊協定 A2DP, AVRCP
支援 A2DP 編碼 LDAC, LHDC, AAC, SBC, Qualcomm® aptX™ audio / HD audio
A2DP 訊號內容保護 SCMS-T
可保存的配對數目 最多為 8 個裝置
類比音頻輸出
平衡
端子 XLR (鍍金端子) × 1 組
輸出阻抗 220Ω
輸出設定 可選取 固定 (0dB), 固定 (+6dB), 可變, 關閉
最大輸出電壓 2.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at 0dB)
4.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at +6dB)
12Vrms (1kHz, 全音域, 10kΩ 負載, 可變)
非平衡
端子 RCA 端子 (鍍金) × 1 組
輸出阻抗 180Ω
輸出設定 可選取 固定 (0dB), 固定 (+6dB), 可變, 關閉
最大輸出電壓 2.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at 0dB)
4.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at +6dB)
6.0Vrms (1kHz, 全音域, 10kΩ 負載, 可變)
耳機輸出
平衡
端子 4-pin XLR × 1
端子相位 Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–
非平衡
端子 6.3mm Stereo jack (鍍金) × 1
最大功率輸出
平衡 700mW + 700mW (32Ω 負載)
非平衡 500mW + 500mW (32Ω × 1 負載)
支援耳機阻抗 16 to 600Ω
時脈輸入部分
端子 BNC (鍍金) × 1
輸入頻率 10MHz
輸入阻抗 50Ω
輸入電平
矩形波 相當於 TTL 電平
正弦波 0.5 to 1.0Vrms
外部控制
觸發式輸入 (12V TRIGGER IN)
端子 3.5mm Mono mini jack × 1
輸入電壓及電流 12V, 1mA
觸發式輸出(12V TRIGGER THRU)
端子 3.5mm Mono mini jack × 1
輸入電壓及電流 12V
最大電流供應 100mA
音頻表現 *測量條件：輸入信號：192kHz / 24-bit PCM，測量輸出：RCA，DAC 低通濾波器：開
頻率響應 5Hz to 80,000Hz (+1dB/–5dB)
失真率 0.005% (1kHz, LPF: 20 to 20kHz)
S/N 比 110dB (A-Weight, IHF-A)
電源供應 AC 120V /60Hz
功率消耗 40W
待機狀態 0.4W
材積(W x H x D) 444 × 111.3 × 348.2 mm (包含突出部分)
重量 11.8kg
工作溫度 ＋5℃ 至 ＋35℃
工作濕度 5% to 85% (無凝結)
儲存溫度 –20℃ 至 ＋55℃ 攝氏度
附件 電源線 x1, 搖控器 (RC-1330) x1, AAA 電池 × 2, 使用說明書(包含保證卡)
